5.2.- Rigidez.
Rigidez es la capacidad que tienen los elementos de las estructuras de aguantar los esfuerzos sin perder su forma (deformarse) manteniendo sus uniones.
Las estructuras rígidas se dice que son indeformables. Las estructuras no rígidas pueden perder su forma tras un esfuerzo, se dice que son deformables.
Cuando una estructura pierde rigidez los ángulos que forman los elementos resistentes cambian respeto a los ángulos originales. Por ejemplo una estantería metálica unida con tornillos tiende la deformarse al perder rigidez las uniones y se pierden los ángulos de 90º.
Las estructuras con uniones no rígidas se dice que son articuladas. Como por ejemplo las uniones con bisagras, los mecanos.
Las grandes estructuras (edificios, puentes,…) necesitan rigidez, pero no total, ya que las cargas pueden provocar roturas
- Ante los movimientos sísmicos (terremotos) las estructuras requieren cierta flexibilidad.
- Ante los cambios de temperatura que provocan dilatación hace falta que haya algo de elasticidad en la estructura.

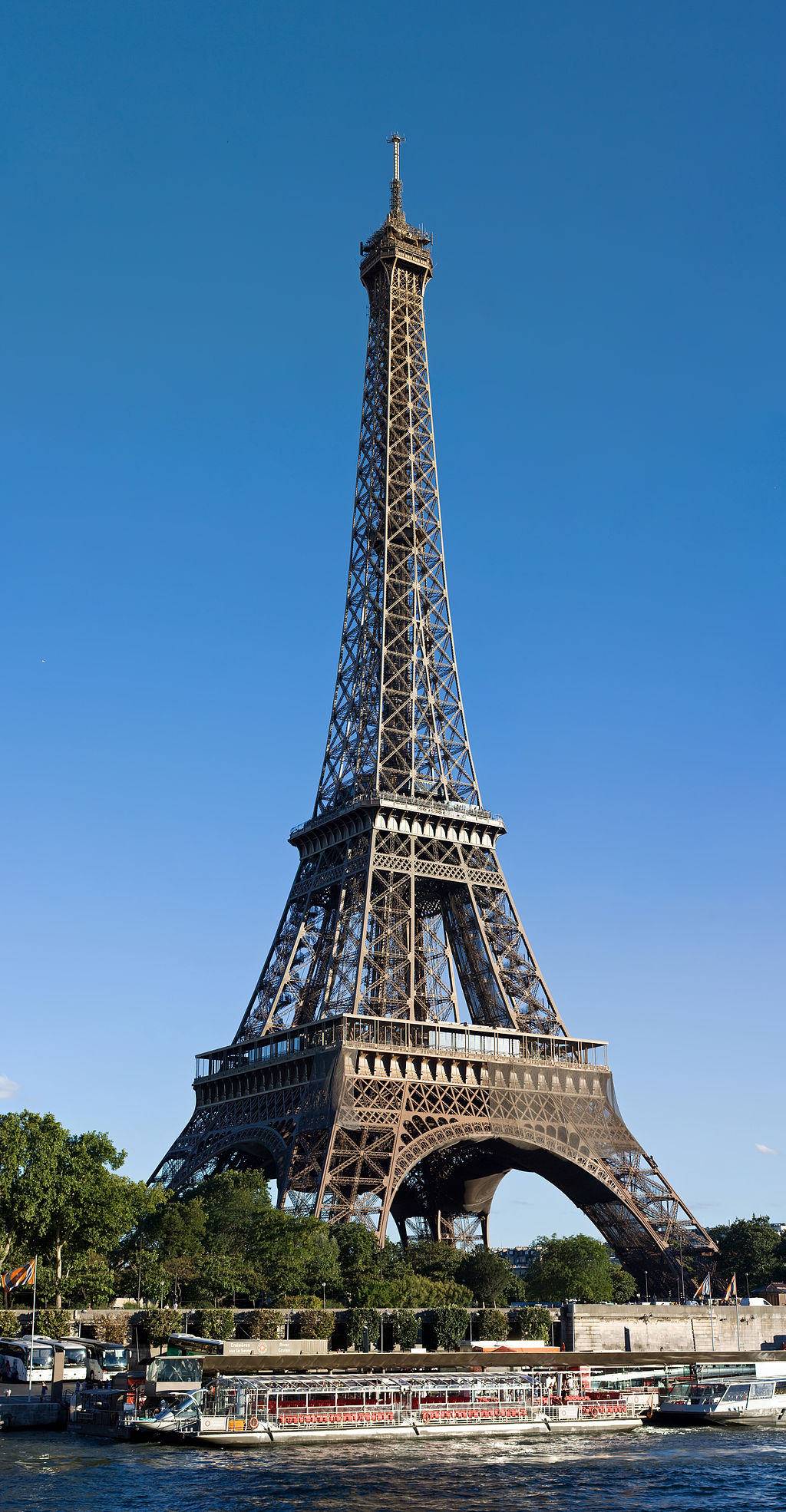

¿Sabes que la Torre Eiffel “crece” en verano por dilatación térmica hasta 18 cm y puede oscilar lateralmente hasta 7 cm?.
Eiffel Tower from north Avenue de New York, Aug 2010. De Julie Anne Workman en Wikimedia Commons. Licencia CC-BY-SA.
Son materiales rígidos y uniones rígidas:
- Los metales son materiales más rígidos que las maderas y derivados.
- Una soldadura no debe quedar quebradiza.
- Una unión con cola queda fija al esperar el tiempo idóneo.
- Un tirafondo no debe quedar suelto o pasado de rosca.
- Una tuerza debe quedar bien apretada con una llave fija.
- Con escuadras reforzando las uniones, que no es más que un tipo de triangulación.

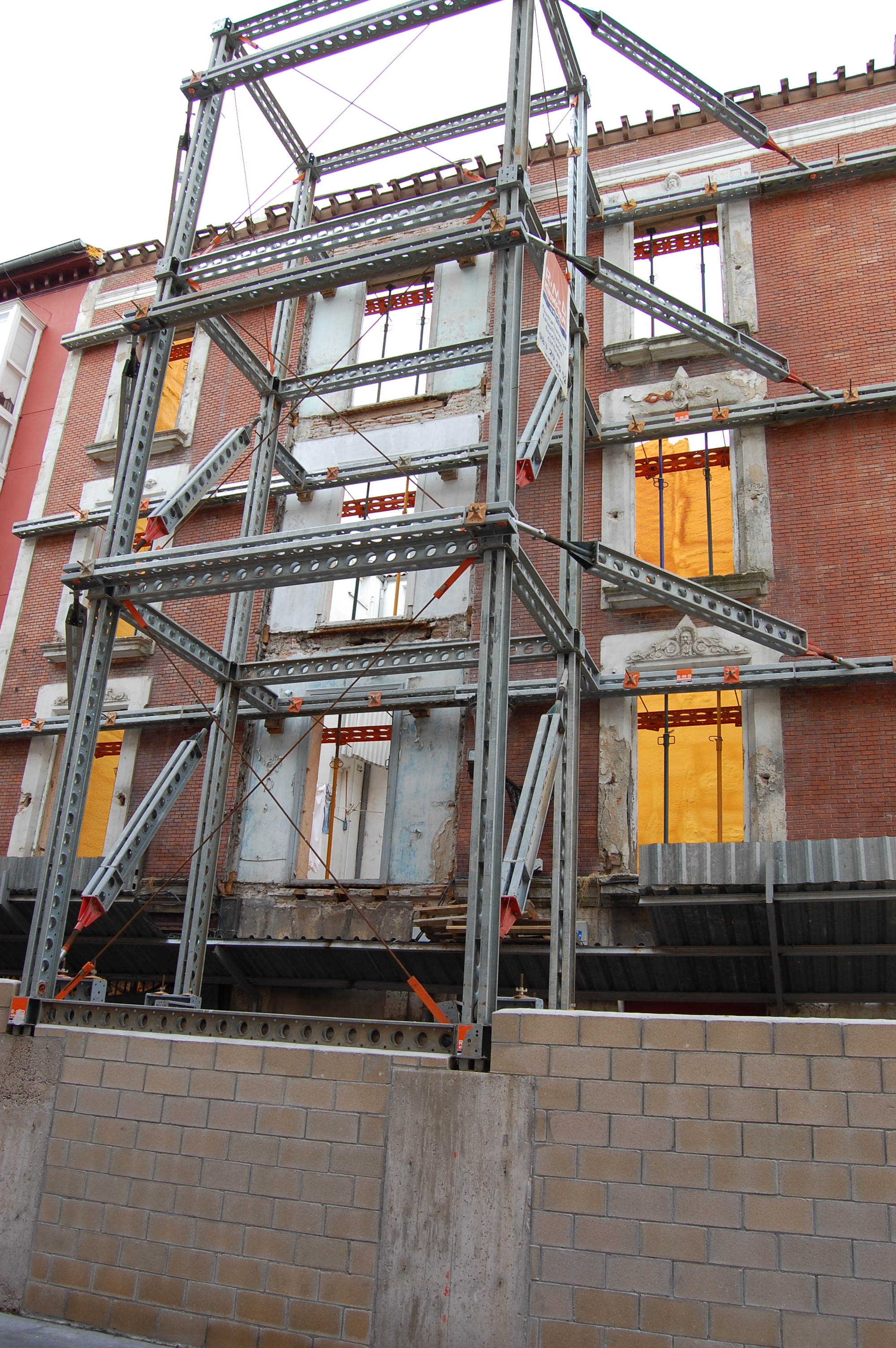

Apuntalamiento de una fachada mediante una estructura metálica auxiliar.
Archivo: Apuntalamiento de fachada. Manuel Torres Búa. Licencia CC-BY-SA.
Refuerzo de una cercha metálica mediante soldadura.
Archivo: Refuerzo de cercha metálica. De Pablo Oubiña en flickr. Licencia CC-BY-NC-SA.
