7.5.- Cerchas.

Cercha

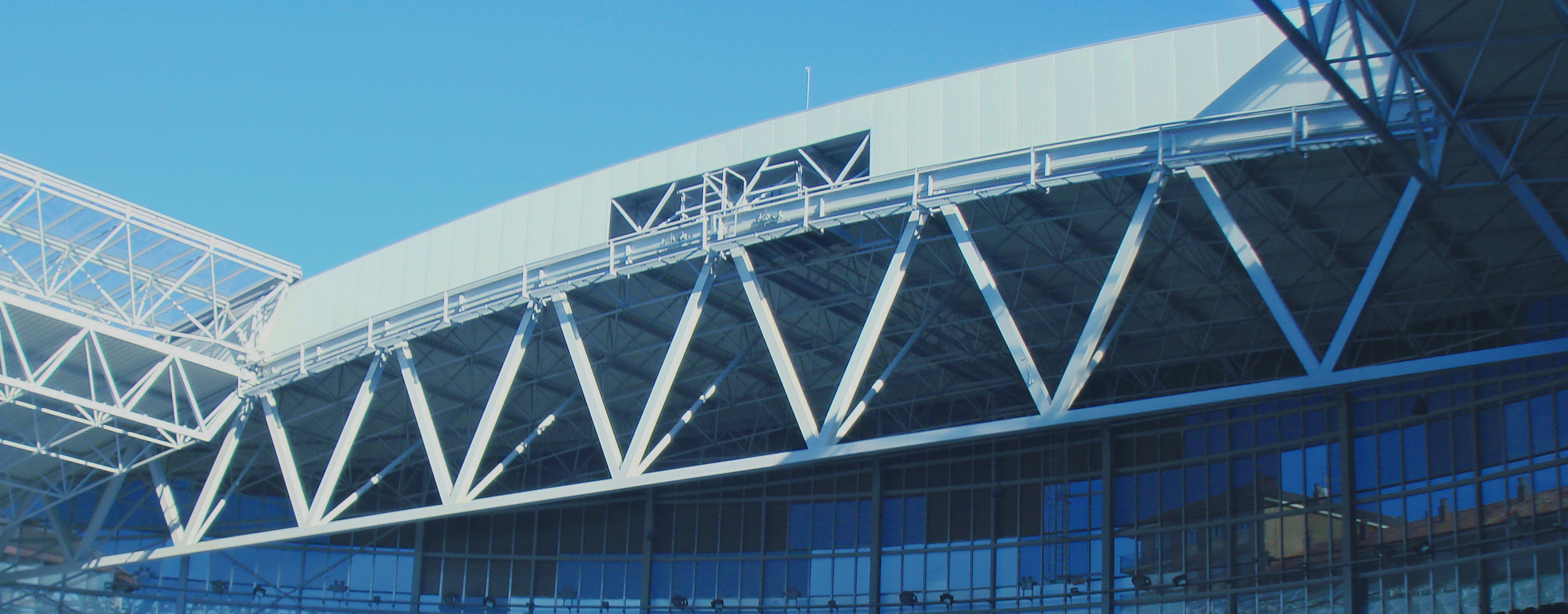

Una cercha es una celosía; una estructura reticular de barras rectas interconectadas en nodos formando triángulos planos (en celosías planas) o pirámides tridimensionales (en celosías espaciales). También se les conoce como armaduras. El interés de este tipo de estructuras es que las barras trabajan predominantemente a compresión y tracción presentando comparativamente flexiones pequeñas.

Pueden ser construidas con materiales diversos: acero, madera, aluminio, etc. Las uniones pueden ser articuladas o rígidas. En las celosías de nudos articulados la flexión es despreciable siempre y cuando las cargas que debe soportar la celosía estén aplicadas en los nudos de unión de las barras.

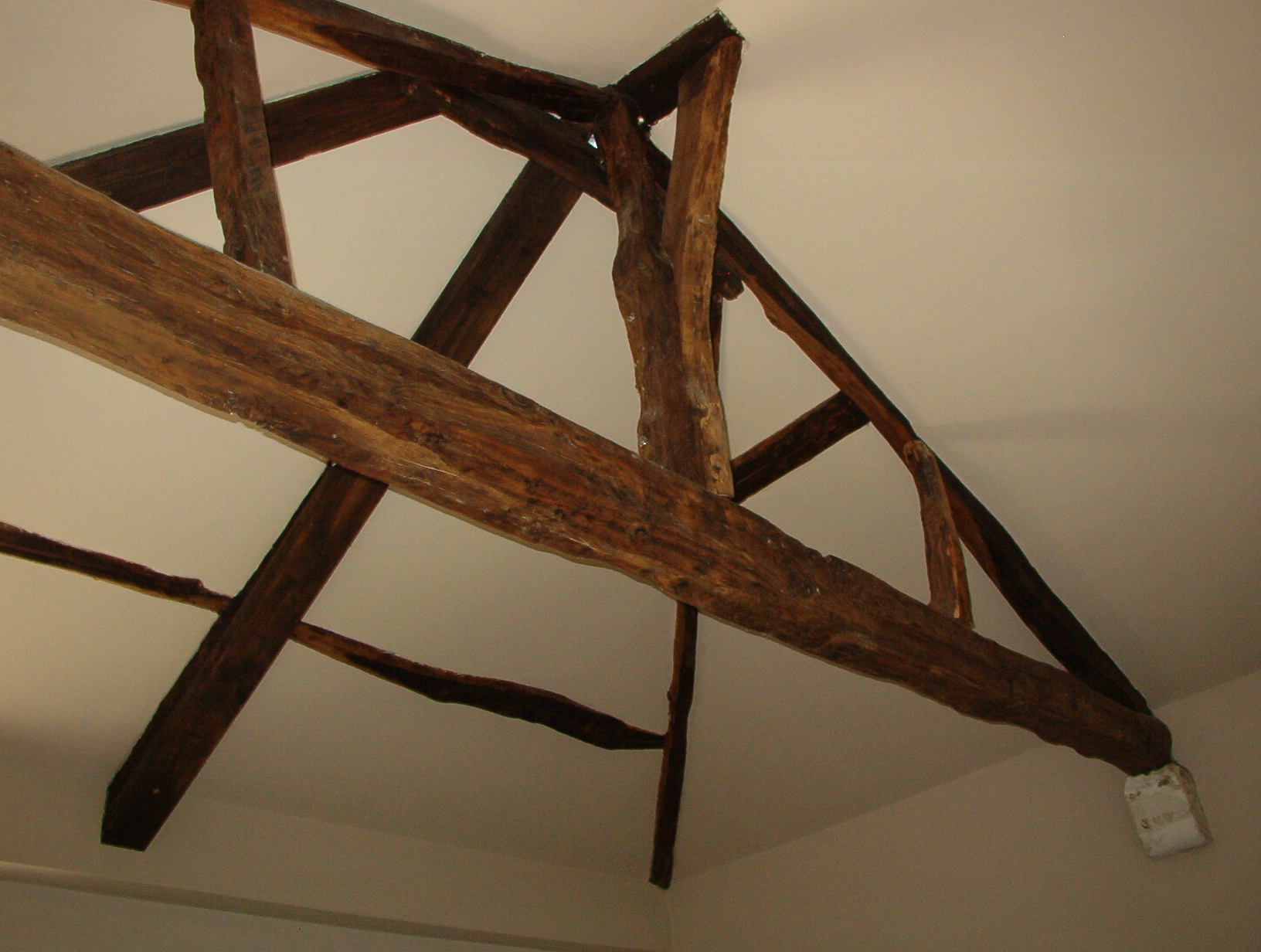

Foto de una cercha de madera tradicional.

Cercha de madera. Manuel Torres Búa. Licencia CC-BY-SA.







En las siguientes imágenes puedes ver la terminología que se emplea habitualmente para los elementos de las cerchas, así como la "idealización" geométrica que se realiza para su cálculo estructural:

Dibujo de una cercha con los nombres de sus elementos principales.

Terminología en estructuras articuladas. Carlos Navarro en “Estructuras Articuladas” de OCW Ingeniería Estructural, Universidad Carlos III. Licencia CC-BY-NC-SA.

Dibujo donde se muestra el proceso de idealización geométrica que se realiza con las cerchas para proceder a su cálculo.

Idealización estructural de las cerchas. Carlos Navarro en “Estructuras Articuladas” de OCW Ingeniería Estructural, Universidad Carlos III. Licencia CC-BY-NC-SA.
